Что такое коробка робот?

На станциях сервисного обслуживания одной из часто требуемых услуг является инициализация коробки передач робот для некоторых моделей Тойота, в частности и для Короллы.

Роботизированные коробки передач представляют собой обычные механические КПП с несколькими дополнительными функциями, значительно упрощающими вождение автомобиля. Переключение передач и сцепления коробки робота происходит автоматически: КПП считывает информацию, которую передает водитель, учитывает условия движения транспортного средства, после чего электронный блок управления (ЭБУ) обрабатывает эту информацию и сам выполняет управление работой коробки с определенным алгоритмом.

Современные роботизированные коробки передач отличаются комфортом, характерным для «автоматов», но при этом экономичность расхода топлива и надежность работы остается, как у обычной механики. Робот также существенно выигрывает в цене, по сравнению с классическими АКПП.

Актуатор выжима сцепления для Toyota Corolla

Недостатки роботизированных коробок передач Тойота Королла

Короллы с КПП такого типа продавались в течение нескольких лет (с 2006 года), но в связи с недоработками, были сняты с производства. Вот ряд характерных для них недостатков:

  1. Частые сбои, из-за которых приходится часто делать инициализацию, иногда через каждые 5—7 тысяч километров пробега.
  2. Нередко наблюдается перегрев диска сцепления, что приводит к его преждевременному износу и необходимости замены уже через 60 тысяч км.
  3. Быстро выходит из строя блок управления, и его также приходится менять на новый.
  4. Долгое реагирование коробки передач, особенно это ощущается при движении в пробках.

На сегодняшний день на большинстве специализированных гарантийных станциях технического облуживания автомобилей Тойота процедуру инициализации, замену блока управления коробки и даже замену всего комплекта сцепления вместе с ЭБУ делают бесплатно по гарантии. Вот только гарантийный срок рано или поздно заканчивается, и автовладельцу приходится самостоятельно решать данную проблему.

Что такое инициализация коробки робота, и в каких случаях ее следует выполнять?

Инициализация — это сброс и обнуление предыдущих настроек электронного блока управления коробкой передач. Эту процедуру проводят каждый раз при сбоях в работе КПП и после выполнения следующих ремонтных работ в системе трансмиссии:

  1. Замена коробки передач полностью или ее деталей, при которой производилась частичная или полная разборка КПП;
  2. Замена ЭБУ, электропривода выбора передач и их переключения, датчиков механизмов переключения и выбора передач;

    В этих случаях проводят инициализацию ЭБУ или трансмиссии, настройку системы управления и калибровку.

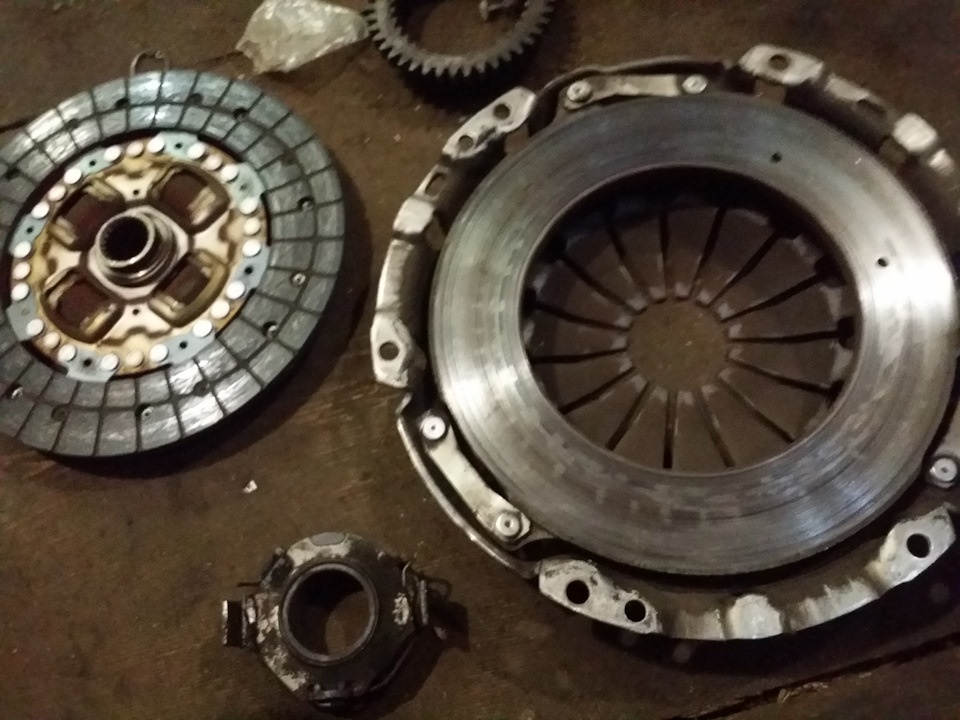

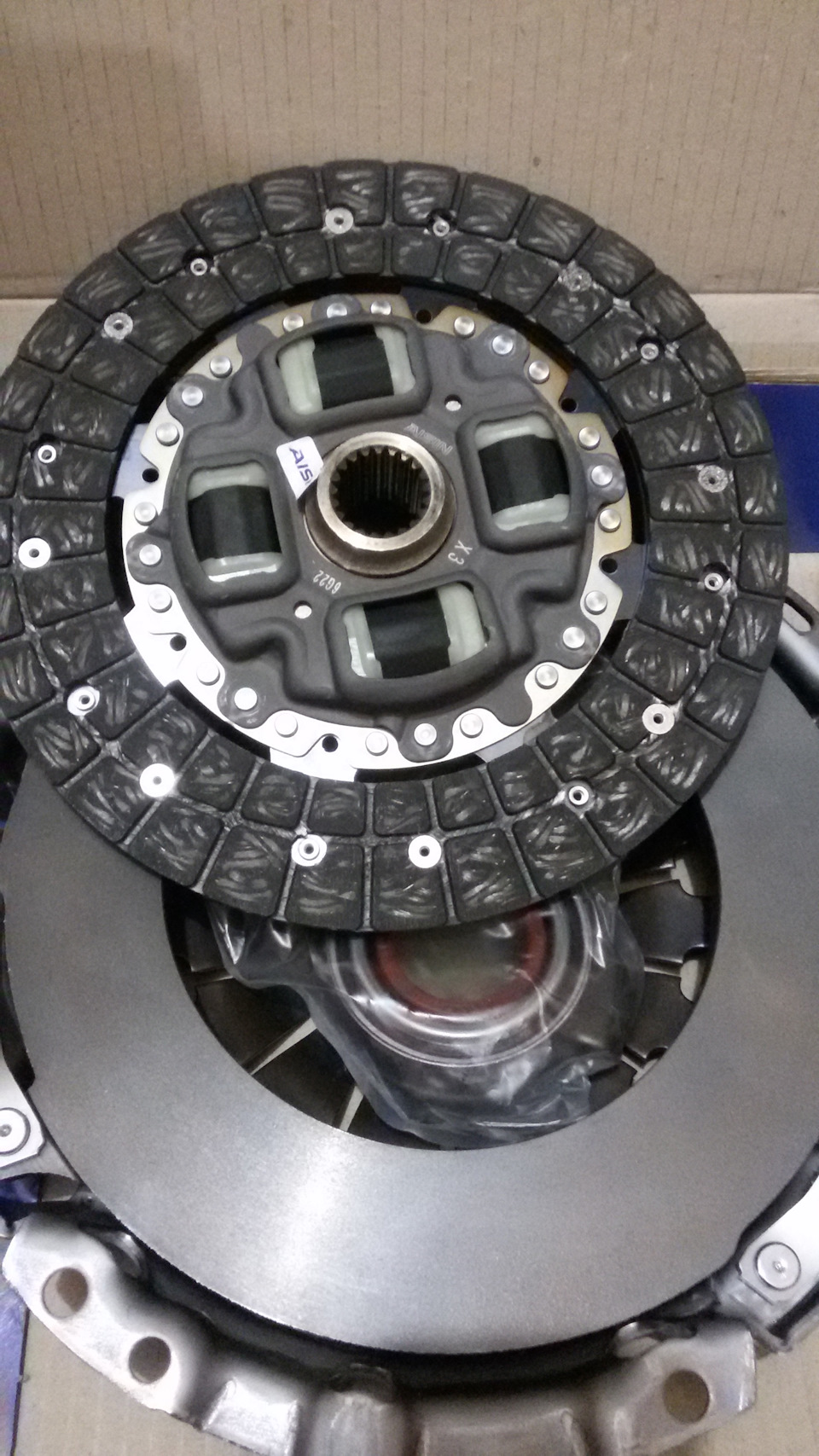

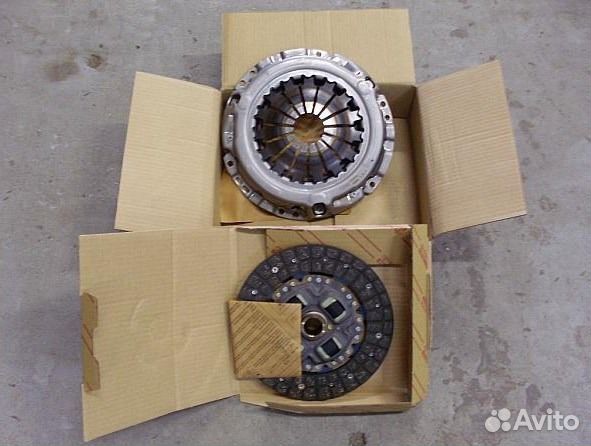

  3. Замена электропривода включения и выключения сцепления, датчика хода сцепления, диска сцепления и его кожуха, выжимного подшипника, маховика и коленчатого вала.В данном случае после инициализации и настройки не нужно проводить дополнительную калибровку.

Важно! Инициализацию необходимо проводить только для тех узлов и элементов коробки робота, замена которых была произведена.

В каких случаях не следует проводить инициализацию?

Инициализацию ЭБУ не следует производить без основательной на то причины. Частое проведение инициализации вредно для сцепления, приводит к ускоренному износу его деталей (особенно диска сцепления). Кроме того, все положительные эффекты от нее кратковременны. Наиболее часто встречающиеся заблуждения относительно частоты проведения инициализации:

  • Существует ошибочное мнение, что положение рейки механизма подвода сцепления может свидетельствовать о необходимости этой процедуры.
  • Также нельзя проводить ее для того, чтобы устранить рывки и удары на низких скоростях.
  • Неверным также является мнение, что после инициализации автомобиль легче трогается.

Как произвести инициализацию?

Инициализацию, настройку и калибровку коробки робота лучше доверить специалистам. Если у вас нет такой возможности, максимально точно и аккуратно выполняйте пункты следующей инструкции.

  1. Поставьте автомобиль на стояночный тормоз.
  2. Перемкните в диагностическом разъёме контакты 4 и 13, после чего подождите 15 секунд.
  3. Включив зажигание, быстро нажмите на педаль тормоза 7 раз (после этого должно прозвучать 2 сигнала).
  4. Нажав и удерживая педаль тормоза, переводите селектор переключения передач в следующие положения в зависимости от назначения инициализации.
    При инициализации ЭБУ: N-E-V-—-M-—-M—M—E-N.
    Для инициализации сцепления: N-E- M- +- M-—- M- +- M- — -E-N.
    Для трансмиссии:N-E- M- — -M- — -M- +- M- +- E- N.
  5. Отпустите, а затем снова нажмите педаль тормоза (должно прозвучать 3 серии по 2 сигнала).
  6. В течение 2 секунд нажимайте на педаль тормоза 3 раза. Если процедура выполнена успешно, должны прозвучать звуковые сигналы: 2 — при инициализации блока управления, 3 — сцепления, 4 — трансмиссии.
  7. Выключите зажигание и отсоедините вставленную перемычку от диагностического разъёма.

Если зуммер не издает звуковые сигналы или промежуток между ними составляет больше 0,5 секунды, следует выключить зажигание, подождать не менее 15 с и начать все заново (с шага 1).

Настройка системы трансмиссии

После проведения инициализации следует настроить систему управления роботом. Для этого следует выполнить следующие действия:

  • остановить автомобиль;
  • перевести ручку переключения передач в положение N;
    Рычаг коробки передач в Toyota Corolla в положение N
  • выключить зажигание, затем включить его на 40 секунд;
  • снова выключить зажигание на 15 секунд;
  • включить зажигание, запустить двигатель и выжать педаль тормоза.

Если все выполнено успешно, индикатор положения рычага N начнет мигать. Через 10 секунд он должен загореться ровно — это свидетельствует о том, что настройка завершена.

Важно! Указанные способы инициализации и настройки применяются при отсутствии портативного калибровочного прибора. Настройка коробки робота автомобиля Тойота Королла с применением прибора имеет ряд существенных отличий.
