Индукционные нагреватели метала своими руками

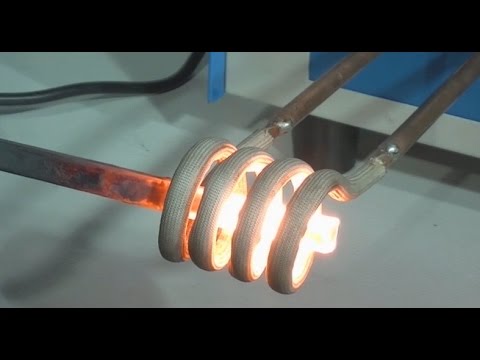

Принцип работы индукционного нагревателя основан на двух физических эффектах: первый заключается в том, что при движении проводящего контура в магнитном поле в проводнике возникает индуцированный ток, а второй основан на выделении тепла металлами, через которые пропускают ток. Первый индукционный нагреватель был реализован в 1900 году, когда был найден способ бесконтактного нагрева проводника – для этого использовали токи высокой частоты, которые индуцировались с помощью переменного магнитного поля.

Содержание

Достоинства и преимущества

Индукционный нагрев нашёл применение в различных сферах деятельности человека благодаря:

  • быстрому разогреву;
  • возможности работы в различных по физическим свойствам средах (газ, жидкость, вакуум);
  • отсутствию загрязнений продуктами горения;
  • возможности избирательного нагрева;
  • формам и размерам индуктора – они могут быть любыми;
  • возможности автоматизации процесса;
  • высокому проценту КПД – до 99%;
  • экологичности – нет вредных выбросов в атмосферу;
  • длительному сроку службы.

Сфера применения: отопление помещений

В быту схема индукционного нагревателя была реализована для котлов отопления и плит. Первые получили особенно большую популярность и признание у пользователей за счёт отсутствия нагревательных элементов, которые снижают работоспособность в котлах с другим принципом действия, и разъёмных соединений, что даёт экономию на обслуживании систем индукционного отопления.

Примечание: Схема устройства настолько проста, что может быть создана в домашних условиях, и своими руками можно создать самодельный нагреватель.

На практике используются несколько вариантов, где используется разного типа индукторы:

  • нагреватели с электронным управлением для создания токов нужного вида в катушке;
  • вихревые индукционные нагреватели.
Электрическая схема индукционного нагревателяЭлектрическая схема индукционного нагревателя

Принцип действия

Последний вариант, наиболее часто используемый в котлах отопления, стал востребован за счёт простоты его реализации. Принцип работы установки индукционного нагрева основан на передаче энергии магнитного поля теплоносителю (воде). Магнитное поле формируется в индукторе. Переменный ток, проходя через катушку, создаёт вихревые потоки, которые трансформируют энергию в тепло.

Принцип работы установки индукционного нагреваПринцип работы установки индукционного нагрева

Вода, подаваемая через нижний патрубок в котёл, прогревается за счёт передачи энергии, и выходит через верхний патрубок, попадая дальше в систему отопления. Для создания давления используют встроенный насос. Постоянно циркулирующая в котле вода не позволяет элементам перегреваться. Кроме того, во время работы происходит вибрация теплоносителя (при низком уровне шума) за счёт чего невозможно отложение накипи на внутренних стенках котла.

Индукционные нагреватели могут быть реализованы различными способами.

Реализация в бытовых условиях

Индукционное отопление ещё не завоевало в достаточной степени рынок из-за высокой стоимости самой системы обогрева. Так, например, для промышленных предприятий подобная система обойдётся в 100 000 рублей, для бытового использования – от 25 000 руб. и выше. Поэтому вполне понятен интерес к схемам, которые позволяют создать самодельный индукционный нагреватель своими руками

Индукционный котел отопленияИндукционный котел отопления

На базе трансформатора

Основным элементом системы индукционного отопления с трансформатором станет само устройство, у которого есть первичная и вторичная обмотки. Вихревые потоки будут формироваться в первичной обмотке и создадут электромагнитное индукционное поле. Это поле будет воздействовать на вторичную, которая и есть, по сути, индукционный нагреватель, реализованный физически в виде корпуса котла отопления. Именно вторичная короткозамкнутая обмотка передает энергию теплоносителю.

Вторичная короткозамкнутая обмотка трансформатораВторичная короткозамкнутая обмотка трансформатора

Главными элементами установки индукционного нагрева являются:

  • сердечник;
  • обмотка;
  • два вида изоляции – тепло- и электроизоляция.

Сердечник – это две ферримагнитные трубки разного диаметра с толщиной стенок не менее 10 мм, вваренные друг в друга. Тороидальная обмотка из медного провода производится по внешней трубке. Необходимо наложить от 85 до 100 витков с равным расстоянием между витками. Переменный ток, изменяясь во времени, создаёт вихревые потоки в замкнутом контуре, которые и нагревают сердечник, следовательно, и теплоноситель, осуществляя индукционный нагрев.

 С использованием высокочастотного сварочного инвертора

Индукционный нагреватель может быть создан с использованием сварочного инвертора, где главными компонентами схемы служат генератор переменного тока, индуктор и нагревательный элемент.

Генератор используется для преобразования стандартной частоты в сети электропитания 50 Гц в в ток с более высокой частотой. Этот модулированный ток подаётся на цилиндрическую катушку-индуктор, где в качестве обмотки используется медная проволока.

Медная проволока для обмоткиМедная проволока для обмотки

Катушка создаёт переменное магнитное поле, вектор которого меняется с заданной генератором частотой. Созданные вихревые токи, индуцированные магнитным полем, производят нагрев металлического элемента, который передаёт энергию теплоносителю. Таким образом реализуется ещё одна схема индукционного отопления, выполненная своими руками.

Нагревательный элемент тоже может быть создан своими руками из нарезанной металлической проволоки длиной около 5 мм и отрезка полимерной трубы, в которую помещается металл. При установке вентилей сверху и снизу трубы следует проверить плотность наполнения – не должно оставаться свободного пространства. Согласно схеме поверх трубы накладывается около 100 витков медной проводки, которая и является индуктором, подключаемым к клеммам генератора. Индукционный нагрев медной проволоки происходит за счёт вихревых токов, формируемых переменным магнитным полем.

Примечание: Индукционные нагреватели своими руками могут выполнены по любой схеме, главное помнить о том, что важно осуществить надёжную теплоизоляцию, в противном случае КПД системы отопления значительно упадёт.

Правила безопасности

Для систем отопления, где используется индукционный нагрев, важно соблюдать несколько правил во избежание утечек, потерь КПД, расходования электроэнергии, несчастных случаев.

  1. В системах индукционного отопления необходимо наличие предохранительного клапана для сброса воды и пара на случай выхода из строя насоса.
  2. Манометр и УЗО обязательны для безопасной работы отопительной системы, собранной своими руками.
  3. Наличие заземления и электроизоляции всей системы индукционного отопления предупредит поражение электрическим током.
  4. Во избежание пагубного воздействия электромагнитного поля на организм человека подобные системы лучше выносить за пределы жилой зоны, где следует соблюдать правила монтажа, согласно которым устройство индукционного нагрева должно размещаться на расстоянии 80 см от горизонтальных (пола и потолка) и 30 см от вертикальных поверхностей.
  5. Перед включением системы следует обязательно проверять наличие теплоносителя.
  6. Для предотвращения сбоев в работе электросети рекомендуется подключение котла с индукционным нагревом, выполненного своими руками по предложенным схемам, к отдельной питающей линии, сечение кабеля которой будет составлять не менее 5 мм2. Обычная проводка может не выдержать требуемое энергопотребление.

Источник: http://opechi.com/obogrevateli/indukcionnyj-nagrevatel-prostye-sxemy-dlya-realizacii-svoimi-rukami.html
